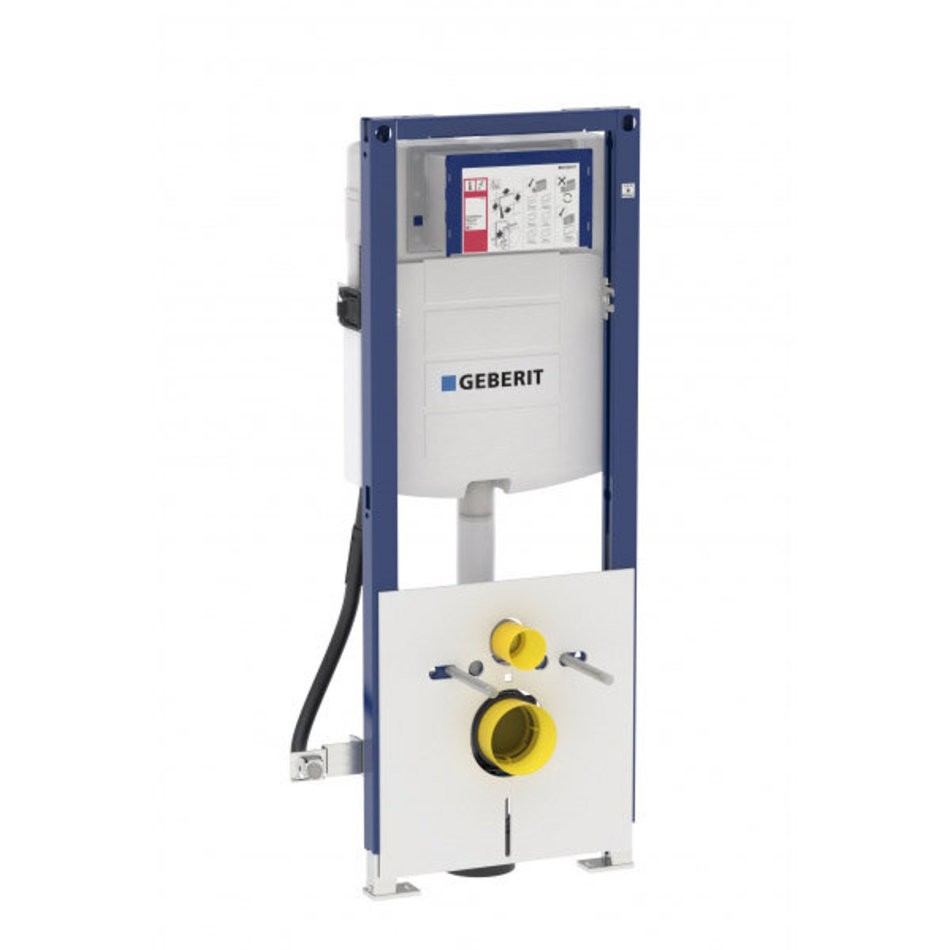

Инсталляция Geberit Duofix 111.361.00.5 UP320 для унитаза, узкая

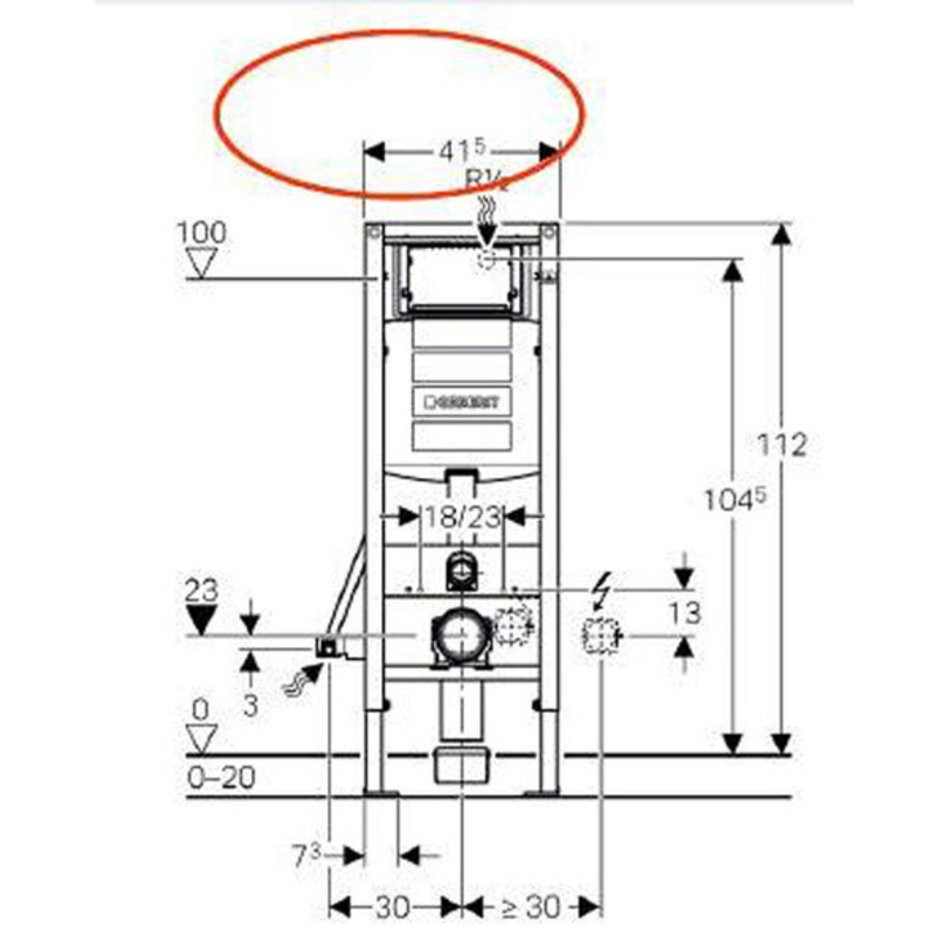

Монтажный элемент Geberit Duofix 111.361.00.5 UP320 для подвесного унитаза, узкая рама 41 см. H112, для клавиш Sigma

• Подвод воды по центру сзади или сверху
• Смывной бачок скрытого монтажа UP320 с фронтальным управлением
• Двойной смыв посредством смывной клавиши Geberit Sigma20, Sigma50, Sigma01, Bolero
• Смыв/стоп со смывными клавишами Sigma10, Tango
• Регулируемый объем смыва
• При заводской установке возможен немедленный последующий смыв
• Бачок скрытого монтажа для установки и ремонта без применения инструментов
• Защитная коробка окна обслуживания монтируется и обрезается по размеру без применения инструментов
• Защитная крышка предохраняет окно технического обслуживания от влажности и загрязнений
• Звукопоглощающие приводные штанги, для быстрой регулировки без применения инструментов
• Бачок скрытого монтажа, полностью герметизированный от попадания конденсата
• Универсальный подвод воды совместим с MeplaFix, монтируется и эксплуатируется без применения инструментов
• Гибкая подводка для углового запорного вентиля прикручивается без применения инструментов
• Самонесущая конструкция
• Рама с C-образным профилем 4/4 см
• Рама порошковой окраски, синий ультрамарин
• Возможно использование с подвесным унитазом при малой контактной поверхности с принадлежностями
• Не требующее применения инструментов крепление для фанового отвода, звукопоглощающее, регулируется по глубине в 8 положениях, диапазон регулировки 45 мм
• Ножки оцинкованные, с бесступенчатой регулировкой 0 - 20 см
• Самостопорящиеся опоры для выравнивания элемента без применения инструментов
• Рама с отверстиями d 9 мм для крепления в деревянном каркасе

Применение

• Для унитазов с межосевым расстоянием под крепежные шпильки 18 см или 23 см
• Для скрытой установки в гипсокартонной перегородке или на капитальной стене с облицовкой панелями (гипсовыми или деревянными)
• Для установки в пристенке в высоту помещения или в разделительной перегородке
• Для подсоединения Geberit AquaClean

Технические данные

• Диапазон гидравлического давления 0,1-10 бар
• Максимальная рабочая температура, вода 25 °C
• Малый объем воды для смыва, диапазон настройки 3-4 л
• Большой объем воды для смыва, диапазон настройки 4,5 / 6 / 7,5 л
• Объем воды для смыва, заводская установка 6 и 3 л
• Объем воды, смыв / стоп 4,5 / 6 / 7,5 л

Объем поставки:

• Угловой запорный вентиль R1/2" для подвода воды
• Защитная заглушка
• Коробка монтажная для окна обслуживания
• 2 резьбовые шпильки М12 для крепления санфаянса
• Комплект соединительных патрубков для унитаза, d 90 мм
• Фановый отвод из ПНД, d 90 мм
• Переходный патрубок, диам. 90/110 мм
• Комплект звукоизоляции
• Крепежные элементы
• Не включено:
• смывная клавиша
